Việc mở rộng phạm vi hoạt động cho chiếc xe đạp điện thông qua việc tăng cường năng lượng cho hệ thống điện là nhu cầu của nhiều người. Tìm hiểu cách đấu 4 bình ắc quy xe đạp điện đúng kỹ thuật không chỉ giúp tăng quãng đường di chuyển mà còn đảm bảo an toàn tuyệt đối cho thiết bị. Quy trình này đòi hỏi sự cẩn trọng và hiểu biết nhất định về điện.
Nguyên tắc cơ bản khi mắc nối bình ắc quy xe điện
Để quá trình lắp đặt các bộ nguồn phụ trợ cho xe điện diễn ra suôn sẻ và hiệu quả, việc tuân thủ các nguyên tắc kỹ thuật là vô cùng quan trọng. Chúng ta cần đảm bảo rằng các thành phần được kết nối một cách an toàn, tránh các rủi ro về đoản mạch hoặc quá tải nhiệt. Việc bố trí vị trí đặt các cụm nguồn cũng ảnh hưởng lớn đến tuổi thọ và khả năng vận hành ổn định của hệ thống điện xe.
Bên cạnh vị trí, việc đi dây dẫn điện cũng phải tuân thủ các tiêu chuẩn về kích thước. Dây dẫn phải có tiết diện tối thiểu khoảng 2.5mm² để có thể chịu được cường độ dòng điện lớn mà không bị sinh nhiệt quá mức, dẫn đến nguy cơ đứt, cháy hoặc hư hỏng vỏ bọc. Sự chắc chắn trong kết nối là yếu tố then chốt để duy trì dòng điện ổn định, thay vì dùng các kẹp nối tạm bợ, hãy ưu tiên sử dụng ốc vít và long đen vênh để cố định các cực đấu nối.
Sơ đồ minh họa cách đấu nối các bình ắc quy xe điện một cách chắc chắn
Các bước chuẩn bị trước khi thực hiện đấu nối
Trước khi tiến hành bất kỳ thao tác kỹ thuật nào liên quan đến cách đấu 4 bình ắc quy xe đạp điện, khâu chuẩn bị dụng cụ và kiểm tra nguồn là không thể bỏ qua. Bạn cần phải có đầy đủ các dụng cụ bảo hộ cá nhân như găng tay cách điện và kính bảo hộ, bởi vì axit trong ắc quy có tính ăn mòn cao. Đảm bảo rằng bạn đã ngắt hoàn toàn nguồn điện chính từ bộ điều khiển của xe trước khi bắt đầu bất cứ công việc kết nối nào.
Quan trọng hơn, bạn phải xác định rõ các thông số kỹ thuật của từng bình ắc quy dự kiến lắp đặt. Bốn bình này cần phải có cùng điện áp danh định (thường là 12V cho xe đạp điện) và dung lượng (Ah) tương đương nhau. Nếu sử dụng các bình có thông số khác nhau, chúng sẽ không sạc và xả đồng bộ, dẫn đến việc một hoặc nhiều bình bị quá tải hoặc cạn kiệt sớm, làm giảm hiệu suất tổng thể và rút ngắn tuổi thọ của cả hệ thống pin.
Nhận diện đúng các cực của nguồn điện phụ
Bước cơ bản nhưng mang tính quyết định là nhận diện chính xác các cực âm (-) và cực dương (+) trên từng đơn vị năng lượng. Trên mỗi khối ắc quy thường có ký hiệu rõ ràng. Cực âm thường được đánh dấu bằng dấu trừ (-) hoặc có màu đen, trong khi cực dương mang dấu cộng (+) hoặc màu đỏ. Việc nhầm lẫn giữa hai cực này khi thực hiện đấu nối song song hoặc nối tiếp sẽ gây ra đoản mạch nghiêm trọng, có thể làm hỏng thiết bị hoặc gây cháy nổ.
Kiểm tra kỹ lưỡng ký hiệu cực âm và cực dương trên các bình ắc quy
Hướng dẫn chi tiết quy trình đấu nối 4 bình theo cấu hình tăng điện áp
Khi áp dụng cách đấu 4 bình ắc quy xe đạp điện với mục tiêu tăng điện áp hệ thống (thường từ 36V lên 48V hoặc 48V lên 60V), chúng ta sẽ sử dụng phương pháp nối tiếp các nguồn điện. Phương pháp này cộng dồn điện áp của từng bình lại với nhau trong khi dung lượng (Ah) được giữ nguyên.
Để thiết lập cấu hình nối tiếp cho bốn bình, bạn cần tạo ra một chuỗi liên kết giữa chúng. Bắt đầu bằng cách nối cực dương (+) của bình thứ nhất với cực âm (-) của bình thứ hai. Tiếp tục chuỗi này bằng cách kết nối cực dương (+) của bình thứ hai với cực âm (-) của bình thứ ba, và cứ thế cho đến bình thứ tư.
Sau khi hoàn tất chuỗi kết nối này, bạn sẽ có hai đầu dây điện chính còn lại, đó là cực âm (-) của bình đầu tiên và cực dương (+) của bình cuối cùng. Hai đầu dây này chính là điểm đầu vào và đầu ra để cung cấp tổng điện áp cho xe. Ví dụ, nếu sử dụng bốn bình 12V, tổng điện áp đầu ra sẽ là 4 x 12V = 48V.

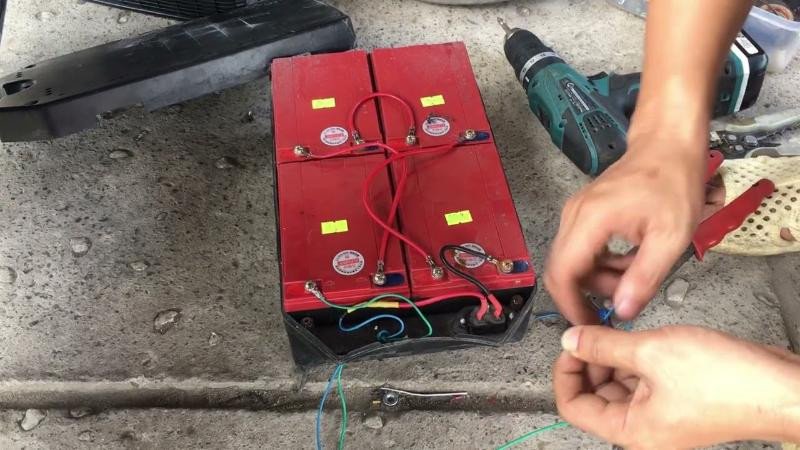

Sơ đồ minh họa việc kết nối nối tiếp 4 bình ắc quy để tăng điện áp
Tối ưu hóa kết nối và kiểm tra sau khi lắp đặt
Sau khi đã thực hiện xong các kết nối cơ bản, khâu kiểm tra độ chắc chắn và tính an toàn là bước bắt buộc trước khi đưa vào vận hành chính thức. Hãy kiểm tra lại tất cả các điểm nối dây, đảm bảo rằng các ốc vít đã được siết chặt vừa phải, không quá lỏng lẻo gây tiếp xúc kém và không quá chặt gây nứt vỏ bình hoặc đứt dây.
Tiếp theo, cần sử dụng đồng hồ vạn năng (multimeter) để đo điện áp tổng tại hai cực đầu ra cuối cùng. Nếu bạn đang cố gắng đạt mức 48V, kết quả đo được phải xấp xỉ mức điện áp danh định đó. Điều này xác nhận rằng việc cách đấu 4 bình ắc quy xe đạp điện đã thành công và hệ thống sẵn sàng được kết nối với bộ điều khiển xe. Hãy chắc chắn rằng bạn đang kết nối cực dương của hệ thống mới với cực dương của xe và cực âm với cực âm của xe.
Những lưu ý cần ghi nhớ khi quản lý hệ thống ắc quy mở rộng
Việc mở rộng hệ thống nguồn điện không chỉ dừng lại ở khâu lắp đặt. Để duy trì hiệu suất và tuổi thọ lâu dài cho các bình ắc quy, bạn cần có chế độ bảo dưỡng định kỳ. Luôn giữ các cực đấu nối sạch sẽ, tránh để bụi bẩn hoặc hơi ẩm gây ra hiện tượng rỉ sét, làm tăng điện trở tiếp xúc.
Khi sạc lại hệ thống, hãy ưu tiên sử dụng bộ sạc có điện áp phù hợp với tổng điện áp mới của hệ thống (ví dụ: sạc 48V cho tổng 48V). Sạc quá áp hoặc sạc không đồng bộ là nguyên nhân hàng đầu gây chai, phồng rộp các bình. Nếu có thể, hãy cố gắng giữ cho các bình ắc quy được xả và sạc cùng một lúc, điều này sẽ giúp chúng luôn cân bằng về trạng thái năng lượng.
Cách đấu 4 bình ắc quy xe đạp điện là một kỹ thuật hữu ích giúp gia tăng sức mạnh cho chiếc xe, nhưng luôn cần thực hiện với sự cẩn trọng cao độ. Xe Thanh Bình Xanh luôn khuyến khích người dùng tìm hiểu kỹ lưỡng hoặc nhờ đến sự trợ giúp của thợ chuyên nghiệp nếu cảm thấy chưa tự tin về kiến thức điện.
Các câu hỏi thường gặp về việc kết nối nhiều ắc quy xe đạp điện
Nối tiếp 4 bình ắc quy xe đạp điện có làm tăng dung lượng (Ah) không?
Không, khi áp dụng phương pháp nối tiếp, điện áp tổng sẽ được cộng dồn, nhưng dung lượng (Ah) của hệ thống sẽ bằng dung lượng của bình có Ah thấp nhất trong chuỗi, chứ không tăng lên.
Tôi có thể sử dụng các bình ắc quy có dung lượng khác nhau để đấu nối tiếp không?
Mặc dù về mặt kỹ thuật có thể kết nối, nhưng việc sử dụng các bình có dung lượng khác nhau là không được khuyến khích. Bình có Ah thấp hơn sẽ bị xả hết trước và bắt đầu bị đảo cực, gây hư hỏng cho cả hệ thống.
Sau khi đấu xong, làm sao biết hệ thống đã đạt điện áp mong muốn?
Bạn cần sử dụng đồng hồ vạn năng (multimeter) để đo điện áp giữa hai đầu dây ra cuối cùng của chuỗi đấu nối. Điện áp đo được sẽ là tổng của các điện áp đơn lẻ nếu kết nối nối tiếp thành công.
Việc đấu nối song song 4 bình ắc quy sẽ mang lại lợi ích gì?
Đấu nối song song sẽ giúp giữ nguyên điện áp danh định của hệ thống (ví dụ vẫn là 12V), nhưng dung lượng Ah sẽ được cộng dồn, giúp xe đi được quãng đường xa hơn đáng kể.
Dây điện dùng để kết nối các bình ắc quy cần có tiết diện tối thiểu là bao nhiêu?
Để đảm bảo an toàn và chịu được cường độ dòng điện lớn, dây điện kết nối giữa các bình ắc quy nên có tiết diện tối thiểu là 2.5mm² hoặc lớn hơn.
Nếu tôi đấu sai cực, điều gì sẽ xảy ra?
Nếu đấu sai cực (dương nối với dương hoặc âm nối với âm trong chuỗi nối tiếp), sẽ xảy ra hiện tượng đoản mạch, gây ra tia lửa điện mạnh, có thể làm hỏng bình ắc quy và gây cháy nổ.
Có cần phải ngắt điện xe trước khi tiến hành đấu nối các bình điện không?
Tuyệt đối cần thiết. Bạn phải đảm bảo rằng toàn bộ hệ thống điện của xe đã được ngắt kết nối hoàn toàn với bộ điều khiển và các thành phần khác trước khi chạm vào bất kỳ cực ắc quy nào.
