Cảm biến CKP trên xe máy đóng vai trò then chốt trong việc đồng bộ hóa hoạt động của động cơ phun xăng điện tử (PGM-FI). Nếu bộ phận này gặp trục trặc, quá trình đánh lửa và phun nhiên liệu sẽ bị sai lệch, gây ảnh hưởng nghiêm trọng đến hiệu suất vận hành. Bài viết này của Xe Thanh Bình Xanh sẽ đi sâu vào cách thức hoạt động và phương pháp kiểm tra chi tiết các loại cảm biến này.
Vai trò thiết yếu của Cảm biến CKP trong hệ thống PGM-FI
Cảm biến CKP (Crankshaft Position Sensor) hay còn gọi là cảm biến vị trí trục khuỷu, là một trong những thành phần quan trọng nhất trong hệ thống quản lý động cơ hiện đại. Chức năng chính của nó là cung cấp thông tin chính xác về tốc độ quay và vị trí cụ thể của trục khuỷu động cơ tới Bộ điều khiển điện tử (ECU). Dựa trên tín hiệu này, ECU sẽ quyết định thời điểm tối ưu để kích hoạt kim phun xăng và đánh lửa, đảm bảo quá trình đốt cháy diễn ra hiệu quả nhất, từ đó tối ưu hóa mức tiêu thụ nhiên liệu và giảm thiểu khí thải.
Sơ đồ kết nối cảm biến CKP trên xe máy
Trên các dòng xe máy phổ thông hiện nay, ta thường gặp hai chủng loại cảm biến xác định vị trí này. Loại thứ nhất là cảm biến kiểu kích từ, được cấu tạo từ một cuộn dây điện từ. Khi các răng trên bánh đà quét qua đầu cảm biến, sự thay đổi từ thông sẽ tạo ra tín hiệu điện áp xung gửi về ECU. Loại thứ hai là cảm biến Hall, sử dụng hiệu ứng Hall. Khi nam châm trên vô lăng quay qua cảm biến, nó tạo ra một xung điện áp vuông đặc trưng. Các xe đời mới có hệ thống ngắt động cơ tạm thời (Idling Stop) thường trang bị cảm biến CKP dạng Hall, đôi khi tích hợp thêm các cảm biến phụ trợ khác như cảm biến pha (UP, V, W) phục vụ cho quá trình sạc và khởi động. Việc nắm rõ cấu tạo giúp kỹ thuật viên dễ dàng hơn trong việc chuẩn đoán và sửa chữa.
Phân biệt và kiểm tra Cảm biến CKP kiểu kích từ
Kiểu cảm biến CKP kích từ hoạt động dựa trên nguyên lý cảm ứng điện từ để tạo ra dòng điện xoay chiều (AC) khi có sự chuyển động tương đối giữa nam châm và cuộn dây. Để xác minh tính ổn định của bộ phận này, chúng ta cần tiến hành đo đạc điện áp phát ra khi động cơ hoạt động.
Sử dụng đồng hồ VOM (Volt-Ohm-Miliamper) và chuyển sang thang đo điện áp xoay chiều. Hãy khởi động xe hoặc đạp cần khởi động để tạo chuyển động quay cho trục khuỷu. Một tín hiệu tốt sẽ được biểu thị bằng điện áp phát ra lớn hơn mức 0.7V. Một phương pháp trực quan khác mà bạn có thể áp dụng là sử dụng đèn LED nhỏ đấu song song vào hai dây của cảm biến. Nếu đèn LED nhấp nháy khi động cơ quay, điều này chứng tỏ tín hiệu cảm biến đang hoạt động bình thường. Phương pháp này đơn giản và ít đòi hỏi thiết bị chuyên dụng hơn so với việc sử dụng máy quét lỗi.
Quy trình kiểm tra chi tiết Cảm biến CKP loại Hall
Cảm biến CKP loại Hall phức tạp hơn vì nó cần nguồn điện cấp để hoạt động và thường đi kèm với nhiều dây dẫn hơn, đôi khi có tới sáu dây. Những dây này bao gồm nguồn dương 12V từ ECU, dây mát, và các dây tín hiệu. Đặc biệt, trên các hệ thống có tích hợp cảm biến pha, sẽ có các dây tín hiệu pha U, V, W bổ sung giúp ECU xác định chính xác vị trí và pha của hệ thống điện 3 pha cấp cho bộ ổn áp/sạc.
Khi kiểm tra, bước đầu tiên là xác nhận nguồn cấp. Dùng VOM thang đo DC, đo giữa dây nguồn 12V và dây mát phải cho kết quả là 12V. Tiếp theo là kiểm tra tín hiệu đầu ra. Sau khi cắm giắc lại, quay trục khuỷu và đo điện áp tại dây tín hiệu gửi về ECU. Điện áp xung phát ra thường dao động trong khoảng từ 5V đến 10V. Tương tự như loại kích từ, bạn cũng có thể dùng đèn LED để kiểm tra xung tín hiệu âm phát ra, nếu đèn nháy liên tục khi động cơ quay, cảm biến đang hoạt động đúng chức năng của nó.
Các chân kết nối của cảm biến vị trí trục khuỷu loại Hall
Đánh giá Cảm biến Vị trí bướm ga (TP)
Song hành cùng cảm biến vị trí trục khuỷu, cảm biến TP (Throttle Position Sensor) là bộ phận cung cấp thông tin về mức độ mở của bướm ga. Dữ liệu này cực kỳ quan trọng để ECU điều chỉnh chính xác lượng xăng cần phun và thời điểm đánh lửa theo nhu cầu tăng/giảm tốc độ của người lái. Cảm biến này thường có ba chân: chân cấp nguồn 5V từ ECU, chân mát và chân tín hiệu.
Để kiểm tra cảm biến TP, đầu tiên, hãy đảm bảo nguồn điện 5V được cấp ổn định bằng cách đo giữa hai dây ngoài cùng. Sau đó, đo điện áp tại chân tín hiệu (thường là chân giữa) trong khi thao tác tay ga. Ở vị trí ga đóng hoàn toàn, điện áp lý tưởng là khoảng 0.5V. Khi bạn vặn tay ga mở hết cỡ, điện áp tín hiệu phải tăng đều đặn và đạt mức xấp xỉ 4.75V. Sự thay đổi điện áp mượt mà trong phạm vi này chứng tỏ cảm biến hoạt động tốt.
Kiểm tra Cảm biến nhiệt độ khí nạp (IAT) và động cơ (ECT)
Hai cảm biến nhiệt độ này đều sử dụng nguyên lý điện trở nhiệt (thermistor), nghĩa là điện trở bên trong thay đổi theo nhiệt độ môi trường xung quanh. Cảm biến IAT đo nhiệt độ không khí đi vào buồng đốt, còn cảm biến ECT đo nhiệt độ động cơ. Cả hai đều giúp ECU tinh chỉnh tỷ lệ hòa khí.
Việc kiểm tra hai loại cảm biến này khá tương đồng. Đầu tiên, bạn rút giắc cảm biến ra và đo điện áp cấp. Điện áp cấp cho chúng thường là 5V. Tiếp theo, kiểm tra điện trở bằng VOM ở thang đo phù hợp (thường là 2000 Ohm). Khi nhiệt độ tăng, điện trở của cảm biến sẽ giảm. Nếu bạn có thể tạo sự chênh lệch nhiệt độ (ví dụ: dùng nước ấm hoặc khí lạnh), bạn sẽ thấy sự thay đổi rõ rệt trong giá trị điện trở. Nếu có điện trở, cảm biến chưa bị đứt. Sau khi cắm lại giắc, đo điện áp tín hiệu khi động cơ đang hoạt động: điện áp thường dao động từ 1V đến 4V tùy thuộc vào nhiệt độ động cơ thực tế.
Cảm biến nhiệt độ khí nạp IAT
Đánh giá Cảm biến áp suất đa năng MAP
Cảm biến MAP (Manifold Absolute Pressure) thường được tích hợp chung với IAT và TP trong một bộ ba cảm biến trên nhiều dòng xe số Honda đời mới. Nhiệm vụ của nó là đo áp suất không khí trong cổ hút, từ đó ECU suy ra được lượng khí nạp thực tế đi vào. Bộ cảm biến này thường có 5 dây, bao gồm nguồn 5V chung, dây mát chung, và ba dây tín hiệu riêng biệt cho MAP, TP, và IAT.
Khi xe báo lỗi liên quan đến MAP, hãy ưu tiên kiểm tra nguồn 5V và dây mát trước. Sau đó, tiến hành đo điện áp tín hiệu tại dây tín hiệu MAP. Khi bạn khởi động máy và vặn ga tăng tốc, điện áp tín hiệu từ cảm biến MAP phải giảm dần do áp suất trong cổ hút giảm khi lưu lượng khí nạp tăng lên. Nếu xe không thể nổ máy, giá trị điện áp tĩnh tại chân tín hiệu MAP lý tưởng nên nằm trong khoảng 1V đến 4V.

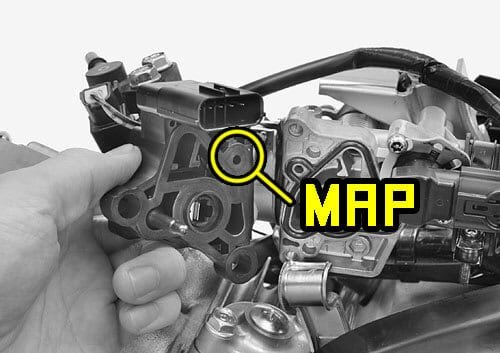

Bộ ba cảm biến MAP, IAT, TP trên xe phun xăng điện tử
Phương pháp kiểm tra Cảm biến tốc độ bánh xe (VS)
Cảm biến tốc độ bánh xe (VS) không trực tiếp tham gia vào quá trình đốt cháy nhưng lại quan trọng cho các chức năng phụ trợ như hệ thống Idling Stop và ABS (nếu có). Cảm biến này gửi các xung tốc độ về đồng hồ ODO và ECU. Có hai loại phổ biến: loại hai dây cảm ứng từ và loại ba dây Hall.
Đối với loại từ, bạn có thể đo điện trở cuộn dây hoặc kiểm tra xung điện xoay chiều phát ra khi bánh xe quay, dùng đèn LED để nhận biết xung. Đối với loại Hall, kiểm tra nguồn cấp trước (có thể là 5V cho Yamaha hoặc 12V cho Honda). Sau đó, đo tín hiệu tại dây giữa. Điện áp phát ra sẽ thay đổi tùy theo nguồn cấp: khoảng 0V đến 5V nếu dùng nguồn 5V, hoặc 5V đến 10V nếu dùng nguồn 12V khi bánh xe quay. Sự nhấp nháy của đèn LED khi quay bánh xe là dấu hiệu cho thấy cảm biến tốc độ đang hoạt động tốt.
.jpg)
Kiểm tra Cảm biến góc nghiêng (Angle Sensor)
Chức năng của cảm biến góc nghiêng là một biện pháp an toàn, tự động ngắt động cơ khi phát hiện xe bị ngã đổ. Tùy thuộc vào thiết kế, nó có thể điều khiển trực tiếp rơ-le ngắt máy hoặc gửi tín hiệu điện áp về ECU.
Quy trình kiểm tra bao gồm việc xác định nguồn điện cấp cho cảm biến, có thể là 5V hoặc 12V tùy dòng xe. Sau khi xác định được, hãy dựng xe ở trạng thái thẳng đứng và đo điện áp tín hiệu. Ví dụ, trên một số mẫu xe Exciter hay SH Ý, điện áp này sẽ là 1V khi xe đứng yên. Nếu là loại điều khiển bằng mát, dây tín hiệu phải có mát khi xe ở vị trí cân bằng. Khi nghiêng xe, điện áp này sẽ thay đổi hoặc mất mát, kích hoạt cơ chế ngắt máy.

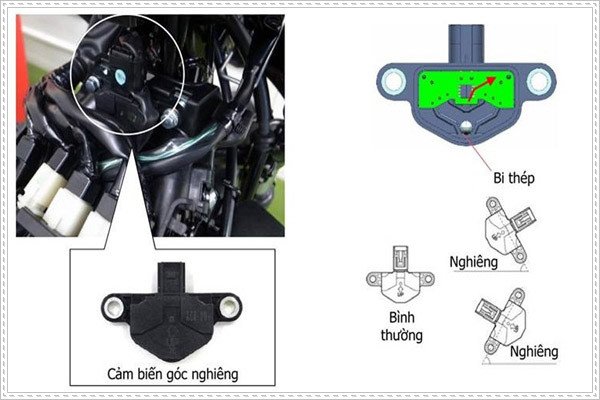

Cảm biến góc nghiêng trên xe tay ga
Vai trò của Cảm biến Oxy trong hệ thống PGM-FI
Cuối cùng, Cảm biến Oxy (O2 Sensor) nằm ở đường ống xả, có nhiệm vụ đo lường lượng oxy còn sót lại sau quá trình đốt cháy. Tín hiệu điện áp từ cảm biến này (thường dao động từ 0V đến 1V) cho ECU biết hỗn hợp nhiên liệu đang quá giàu hay quá nghèo. Khi điện áp ổn định khoảng 0.4V đến 0.6V, tỷ lệ xăng gió là tối ưu. Nếu điện áp thấp hơn 0.4V, hỗn hợp đang thiếu xăng, và nếu cao hơn 0.6V, động cơ đang tiêu thụ quá nhiều nhiên liệu. Đây là yếu tố giúp duy trì hiệu suất đốt cháy cao nhất trong mọi điều kiện hoạt động.
.png)
Việc nắm vững cách kiểm tra chi tiết từng loại cảm biến, đặc biệt là cảm biến CKP trên xe máy, sẽ giúp bạn chẩn đoán chính xác các vấn đề liên quan đến hệ thống phun xăng điện tử, đảm bảo chiếc xe của bạn luôn vận hành ổn định. Tại Xe Thanh Bình Xanh, chúng tôi luôn khuyến khích người dùng trang bị kiến thức cơ bản về các bộ phận điện tử này để tự theo dõi và bảo dưỡng xe định kỳ.
Các câu hỏi thường gặp về Cảm biến CKP và các cảm biến động cơ khác
Cảm biến CKP có cần phải được vệ sinh định kỳ không?
Không cần vệ sinh theo nghĩa đen, nhưng cần đảm bảo khu vực lắp đặt cảm biến và bánh đà (nơi có các răng từ) luôn sạch sẽ, không bị dính bùn đất hoặc các vật lạ làm cản trở việc nhận diện tín hiệu.
Nếu cảm biến CKP bị hỏng thì xe sẽ có biểu hiện gì?
Xe có thể khó khởi động, không khởi động được, hoặc đang chạy bị chết máy đột ngột do ECU mất tín hiệu vị trí trục khuỷu để cấp lửa và phun xăng.
Cảm biến TP và CKP có liên quan gì đến nhau?
Chúng liên quan mật thiết vì cả hai đều cung cấp thông tin quan trọng về trạng thái động cơ (vị trí trục khuỷu và độ mở bướm ga) cho ECU để tính toán lượng nhiên liệu và thời điểm đánh lửa tối ưu.
Điện áp tín hiệu của cảm biến CKP kích từ là bao nhiêu là tốt?
Khi động cơ quay, điện áp xoay chiều phát ra phải lớn hơn 0.7V để ECU có thể nhận diện được tín hiệu rõ ràng.
Cảm biến IAT và ECT khác nhau như thế nào?
Cảm biến IAT đo nhiệt độ không khí đi vào, còn cảm biến ECT đo nhiệt độ của dung dịch làm mát hoặc khối động cơ thực tế. Cả hai đều dùng để điều chỉnh tỷ lệ hòa khí, nhưng dựa trên hai nguồn dữ liệu nhiệt độ khác nhau.
Tôi có thể thay thế cảm biến CKP Hall bằng cảm biến kích từ không?
Không, hai loại cảm biến này hoạt động trên nguyên lý khác nhau và có cấu trúc chân kết nối khác nhau. Việc thay thế trực tiếp thường không khả thi và cần phải thay thế bằng đúng loại cảm biến theo thiết kế của nhà sản xuất.
Làm thế nào để biết xe đang bị thiếu xăng hay dư xăng qua cảm biến Oxy?
Nếu điện áp cảm biến Oxy dưới 0.4V, động cơ đang thiếu nhiên liệu (hỗn hợp nghèo). Nếu điện áp trên 0.6V, động cơ đang dư nhiên liệu (hỗn hợp giàu).
Cảm biến tốc độ bánh xe loại Hall có cần nguồn cấp không?
Có, cảm biến Hall cần nguồn điện một chiều cấp vào (thường là 5V hoặc 12V) để hoạt động và tạo ra tín hiệu xung.
